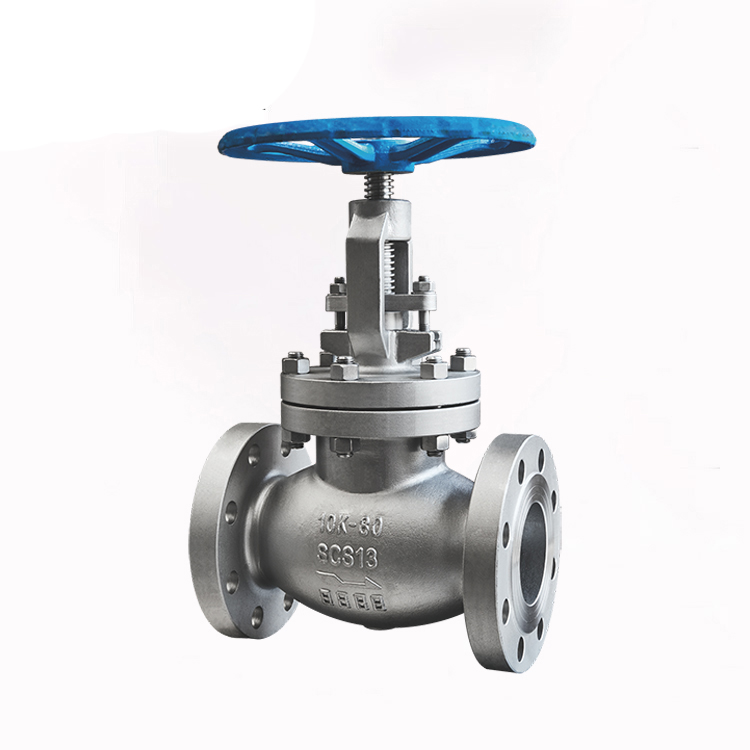

不銹鋼日標截止閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情


不銹鋼日標截止閥介紹

主要特點：

1、中法蘭螺栓連接

2、水平和垂直管線適用

3、升降式閥瓣

4、標準法蘭連接

不銹鋼日標截止閥型號：J41W-10K J41W-20K 材質：SCS13 SCS13A SCS14 SCS14A

日標法蘭截止閥技術規范

設計依據	日標系列	美標系列
設計標準	BS5351	AP16D	ANSI B16.34
法蘭連接結構長度	JIS B2002	AP16D	ANSI B16.10
結構長度(焊接)	-	AP16D	ANSI B16.10
連接法蘭	JIS B2212 B2214	ANSI B16.5、B16.47
對焊端	-	ANSI B16.25
試驗和檢驗	JIS B2003	AP16D	AP1598

日標法蘭截止閥試壓壓力

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		Mpa	Mpa	Mpa	Mpa
公稱壓力	10K	2.4	1.5	1.5	0.5-0.7
公稱壓力	20K	5.8	4	4	0.5-0.7
日標法蘭截止閥零部件材料列表Material List

零件名稱	零部件材料Part Material					Part Name
閥體/閥蓋	A216-WCB	A217-WC6		A352-LCB	A351-CF8M	Body/Bonnet
閘板	A216-WCB	A217-WC6		A352-LCB	A351-CF8M	Wedge
閥桿	A182-F6a	A182-F11		A182-F6a	A182-F316	Stem
填料	柔性石墨/ Flexible Graphite				聚四氟乙烯/PTFE	Packing
墊片	18-8柔性石墨/18-8Flexible Graphite					Gasket
螺栓	A193-B7		A193-B7	A193-B7M	A193-B8	Bolt
適用溫度	-29~425℃		-29~550℃	-46~350℃	-40~200℃	Suitable Temp
適用介質	水，油品，蒸汽		蒸汽，油品	丙烷，乙烯	硝酸類	Suitable Medium
適用介質	Water，Oil，Steam		Steam，Oil	Propane，Ethane	Nitric Acid	Suitable Medium

JIS 日標法蘭截止閥主要外形和連接尺寸Main External And Connection

型號	規格		尺寸
型號	inch	DN	L	D	D1	D2	b	z-Φd
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY	1/2″	15	108	95	70	52	12	4-Φ15
	3/4″	20	117	100	75	58	14	4-Φ15
	1″	25	127	125	90	70	14	4-Φ19
	11/4″	32	140	135	100	80	16	4-Φ19
	11/2″	40	165	140	105	85	16	4-Φ19
	2″	50	203	155	120	100	16	4-Φ19
	21/2″	65	216	175	140	120	18	4-Φ19
	3″	80	241	185	150	130	18	8-Φ19
	4″	100	292	210	175	155	18	8-Φ19
	5″	125	356	250	210	185	20	8-Φ23
	6″	150	406	280	240	215	22	8-Φ23
	8″	200	495	330	290	265	22	12-Φ23
	10″	250	622	400	355	325	24	12-Φ25
	12″	300	698	445	400	370	24	16-Φ25
	14″	350	787	490	445	415	26	16-Φ25
	16″	400	914	560	510	475	28	16-Φ27
JIS 日標法蘭截止閥主要外形和連接尺寸Main External And Connection

型號	規格		尺寸
型號	inch	DN	L	D	D1	D2	b	z- Φ d
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K	1/2″	15	152	95	70	52	14	4- Φ 15
	3/4″	20	178	100	75	58	16	4- Φ 15
	1″	25	203	125	90	70	16	4- Φ 19
	11/4″	32	216	135	100	80	18	4- Φ 19
	11/2″	40	229	140	105	85	18	4- Φ 19
	2″	50	267	155	120	100	22	8- Φ 19
	21/2″	65	292	175	140	120	24	8- Φ 19
	3″	80	318	200	160	135	26	8- Φ 23
	4″	100	356	225	185	160	28	8- Φ 23
	5″	125	400	270	225	195	30	8- Φ 25
	6″	150	444	305	260	230	32	12- Φ 25
	8″	200	559	350	305	275	34	12- Φ 25
	10″	250	622	430	380	345	38	12- Φ 27
	12″	300	711	480	430	395	40	16- Φ 27
	14″	350	762	540	480	440	44	16- Φ 33
	16″	400	864	605	540	495	46	16- Φ 33
